　　電鍍生產線按照電鍍方式來可以分為掛鍍生產線、滾鍍生產線、連續鍍生產線、刷鍍生產線、環形電鍍生產線、直線龍門電鍍生產線、塑料電鍍自動生產線等。萬川環保公司根據現場實際情況，量身定做集氣罩，將廢氣抽至車間外環保設備處理后排放。

　　三、酸霧處理塔工作原理

　　酸霧廢氣由風管進入酸霧處理塔，自下而上穿過填料層;循環堿液吸收劑由塔頂通過螺旋噴嘴，形成的水霧勻地噴淋到填料層中，沿著填料層表面向下流動，進入循環水箱。由于上升氣流和下降霧化吸收劑(堿液)在填料中不斷接觸，上升氣體中流質的濃度越來越低。使其酸霧得到凈化，達標排放。

　　工藝流程框圖：

　　酸霧處理塔設備結構圖

　　四、酸霧處理塔性能簡介

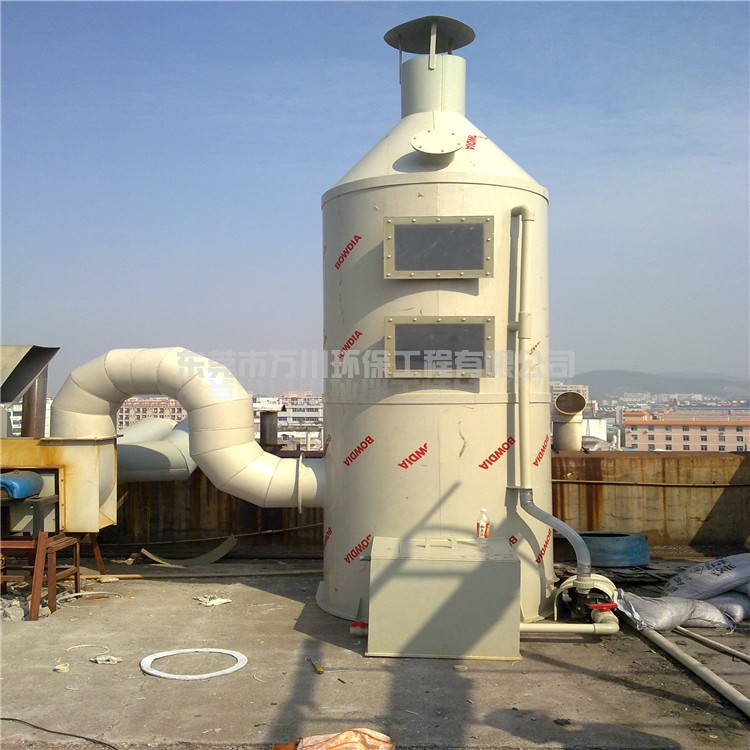

　　酸霧處理塔由循環水箱、噴淋層、填料層、除霧層、觀檢窗等組成。車間內酸霧廢氣由集氣罩收集，經管道進入酸霧處理塔的填料層，填料層上有來自于頂部噴淋液體及前面的噴淋液體，并在填料上形成一層液膜，氣體流經填料空隙時，與填料液膜接觸并進行吸收或中和反應。酸霧塔內配置二層填料層和二層噴淋層，對于硝酸類處理難度較的酸霧，可適當增加噴淋層數，提高液氣比，確保酸霧能保證達標排放。

　　五、酸霧處理塔優點

　　1、耐腐蝕、吸附效率高，處理容量大，適用面廣;

　　2、維護方便，無技術要求;

　　3、能同時處理多種酸霧混合廢氣。

　　4、設備運行穩定、安全、可靠。

　　六、治理要求

　　經治理后氣體達到中華人民共和國《大氣污染物綜合排放標準》(GB16297-1996)和廣東省地方標準《大氣污染物排放限值》(DB44/27-2001)中第Ⅱ時段規定的排放要求。出氣濃度指標如下：

　　酸及其化合物濃度排放：≤35mg/m3

　　七、適用范圍

　　適用于電鍍、實驗、化工行業中產生的各種酸霧、堿霧等廢氣

　　處理風量：1000m3/h-50000m3/h。
