電路板印刷有機廢氣處理工程案例

發布時間：2018-06-06 08:20:21

　　改革開放初期涌現了一大批有實力的民營電子廠，隨著我國電子行業制作電路板技術越來越高，同時產生的電路板廢氣也會越來越多，由于工藝復雜、種類繁多，生產中所產生的廢氣也較多，這些廢氣會嚴重危害人們的身體健康，污染環境。
　　近日，有一家電子廠找到了我們，我們工程師上門考察后并設計出解決方案，“噴淋塔+UV光觸媒凈化器+活性炭凈化裝置”，使用這套方案的原因是該電子廠在生產的過程中除了有有機廢氣產生外，還有一部分粉塵產生，所以我們搭配了噴淋塔一起使用。

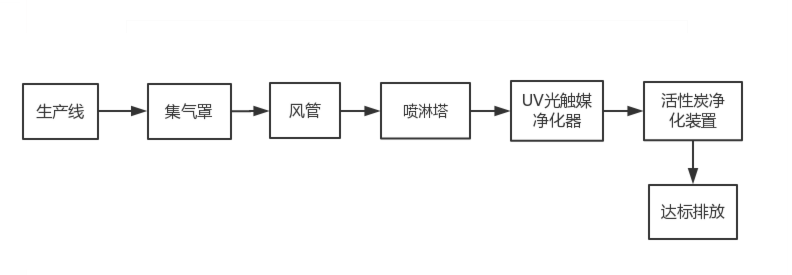

　　電路板印刷有機廢氣處理流程：
　　有機廢氣在風機的作用下經過集氣罩和風管進入噴淋塔，先把可溶性粉塵凈化，再進入UV光觸媒凈化器凈化，最后進入活性炭凈化裝置再次凈化，最后達標排放。

　　電路板印刷有機廢氣處理工藝：

　　噴淋塔是利用水處理粉塵的廢氣粉塵處理設備，當廢氣粉塵進入噴淋塔中，噴淋系統向下均勻地噴灑出水，廢氣粉塵與水結合最后沉淀到水池里。

　　UV光觸媒凈化器是一種無二次污染的有機廢氣處理設備，其原理是利用紫外線燈照射空氣中的氧氣，使到氧氣變成了臭氧，利用臭氧的強氧化性分解廢氣分子，達到凈化的作用。
　　活性炭凈化裝置是利用活性炭的吸附性設計而成的，活性炭表面具有許多的孔隙，孔隙之間存在著吸引力，當廢氣與活性炭接觸時就會被活性炭吸附。

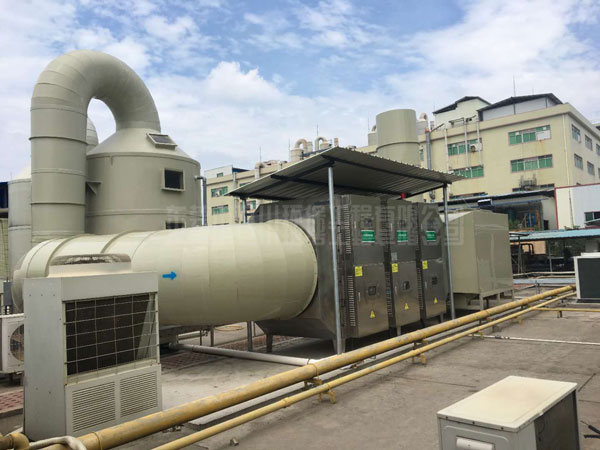

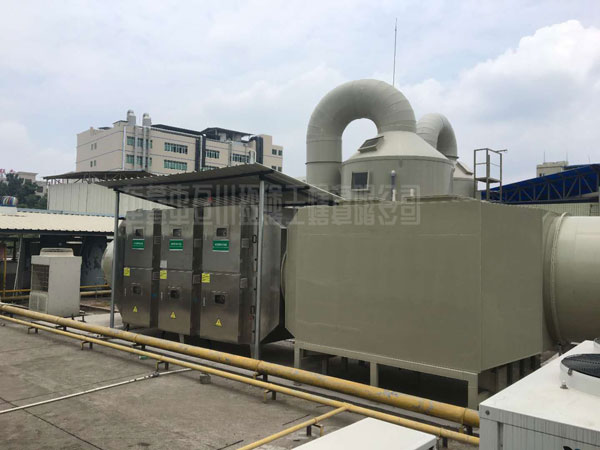

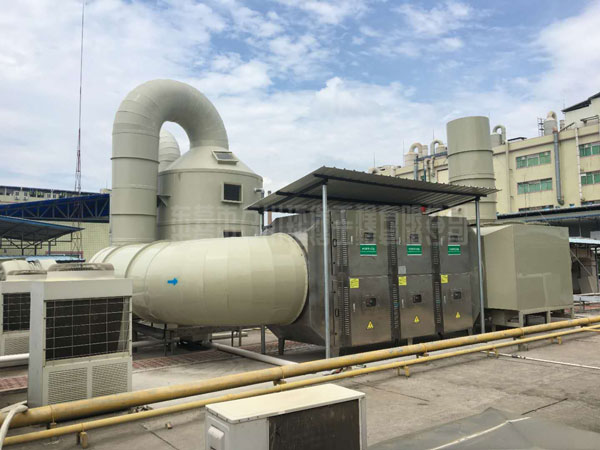

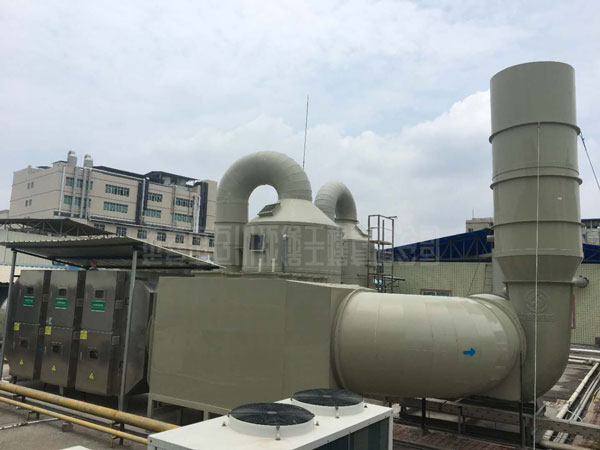

　　多天的施工后，整套電路板印刷有機廢氣處理設備完工了，治理后氣體達到中華人民共和國廣東省《印刷行業揮發性有機化合物排放標準》(DB44/815-2010)排氣筒VOCs排放限值中平版印刷(凹版印刷、凸版印刷、絲網印刷、平版印刷(以金屬、陶瓷、玻璃為承印物的平版印刷)第Ⅱ時段標準
單位：mg/m³
